　　污水處理電氣控制系統有哪些呢（污水處理plc自動化控制系統介紹）

工業污水處理系統的主要功能是對完成城市污水的凈化系統的自動化控制。城市排放的污水經系統處理后，將輸出符合國家標準的水質。長期以來，工業污水處理技術雖然經歷了快速發展，但仍與城市發展的需要存在差距。傳統工業污水處理率低、設備運行率低，嚴重影響了城市發展。為了實現工業污水處理技術簡單、高效、低能耗的功能，實現自動化控制過程，采用污水處理PLC電氣控制柜可以使整個系統自動化運作，是一個非常好的解決方案。

　　PLC作為工業污水處理系統的控制系統，使設計過程更加簡單，可以實現很多的功能。與各種人機界面的通信可以完成對PLC控制系統的監控，并使用戶能夠通過操作界面功能控制PLC系統。由于PLC的CPU具有強大的網絡通信能力，可以傳輸和通信工業污水處理系統的數據，并實現其遠程監控。

　　污水處理控制系統主要用于：

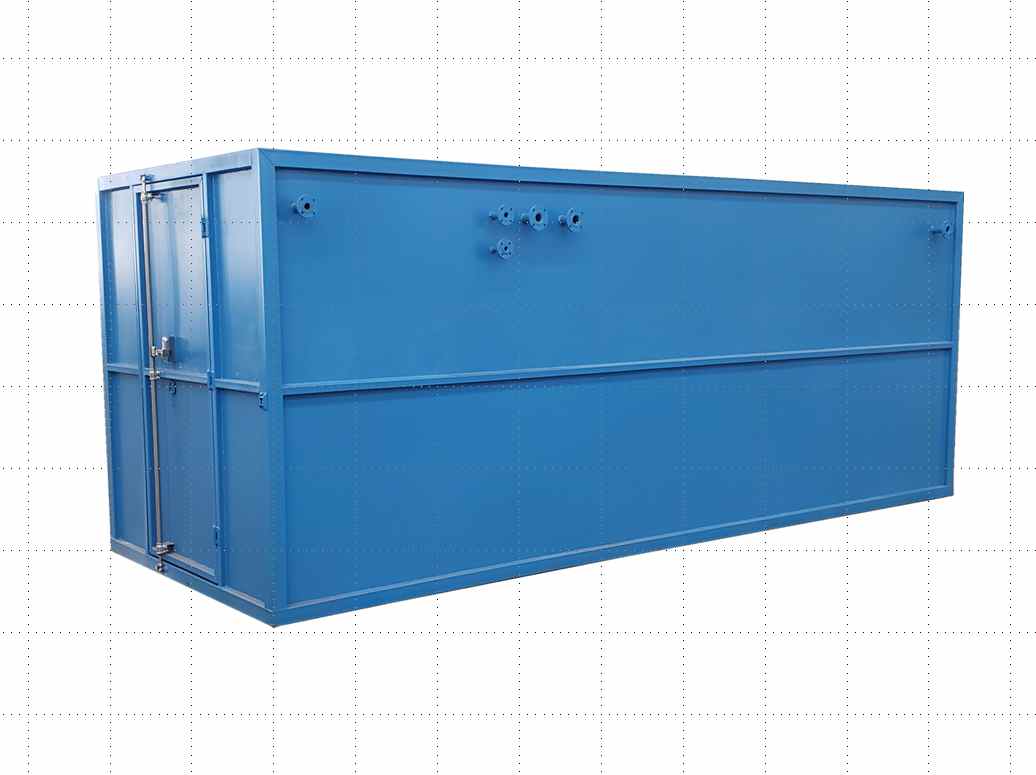

　　1.埋地污水處理設備PLC電氣控制箱；

　　2、中水處理設備PLC電氣控制箱；

　　3.BAF污水處理設備PLC電氣控制箱；

　　4.變頻供水控制柜；

　　5.BAF中水處理設備PLC電氣控制箱；

　　污水處理廠PLC控制系統設計

　　（1）系統規劃

　　系統規劃是設計的第一步，包括確定控制系統方案和總體設計。在確定控制系統方案時，應首先確定控制對象需要實現的動作和功能、生產過程要求和設備的現場布置；在此基礎上，確定系統的技術實現手段，選擇系統的總體結構和組件。

　　系統規劃的具體內容包括：定義控制需求、確定系統類型、確定硬件配置需求；選擇PLC的型號和規格，確定I/O模塊的數量和規格，選擇人機界面、伺服驅動器、變頻器、調速器等。

　　（2）硬件設計

　　硬件設計是完成系統規劃和總體設計后的技術設計。一般來說，PLC系統的硬件設計應包括以下內容：；

　　②控制系統主電路的設計，控制電路、安全電路、PLC輸入/輸出電路等方面的設計；

　　②控制柜和控制臺的機械結構設計；

　　③控制柜和控制臺電氣部件的安裝設計；

　　④電氣連接設計等。

　　（3）軟件設計

　　PLC控制系統的軟件設計主要包括PLC用戶程序的編寫、專用功能模塊控制軟件、PLC的確定和功能模塊的參數設置等。

　　控制柜主要部件介紹

　　變頻器的選擇

　　變頻器是使用功率半導體器件的開關功能將工頻電源轉換為另一頻率電源的功率控制裝置。榮豐KZ100系列變頻器是一種現代化、更先進的異步電動機調速裝置，可實現軟啟動、軟停止、無級調速和有特殊要求的加減速度特性，節電效果顯著。

　　軟起動器的選擇

　　軟起動器是一種集電動機軟起動、軟停機、輕載節能和多種保護功能于一體的新型電動機控制裝置。它的主要組成是三相反并聯晶閘管，串聯在電源和受控電機及其電子控制電路之間。通過使用不同的方法來控制三相反并聯晶閘管的導通角，可以實現不同的功能，從而使受控電機的輸入電壓根據不同的要求而變化。串聯在電源和受控電機之間的軟起動器用于控制其內部晶閘管的導通角，從而使電機的輸入電壓以預設的功能關系從零開始逐漸升高，直到啟動結束，并且電機被賦予全電壓，這被稱為軟啟動。

　　PLC硬件組成

　　實質上，可編程控制器（PLC）是一種具有通信功能和可擴展輸入/輸出接口的工業計算機控制設備。因此，與其他計算機控制系統一樣，它的基本組成無非是硬件和軟件，但在特定設置中有自己的特點。PLC主要由中央處理器（CPU）、存儲器、輸入接口電路、輸出接口電路、通信接口、內部電源等組成。

　　污水處理控制柜的核心部分由plc控制，具有過載、短路、斷相保護等功能。該系統結構緊湊，性能穩定，功能齊全。采用單泵和多泵控制模式，具有旋轉和循環功能。配有液位開關，根據液位變化自動控制設備的啟停，實現自動停機。污水處理控制柜適用于化工、造紙、污水處理等行業。

　　污水處理控制柜主要特點

　　1.我們的生活污水中通常有很多雜質。污水處理控制柜可利用泵本身的出口壓力與這些雜質一起排放。

　　2、針對污水雜質多、易堵塞的特點，設計了污水控制柜，防止堵塞，大大增強了污水通過具有5倍泵徑、約50%泵徑固體顆粒的纖維材料的能力。

　　電機通常設計為主電機和輔助電機，24小時不間斷運行。

　　4.機械密封采用雙通道串聯密封，材料為硬質耐磨碳化鎢，使泵連續運行8000小時以上。

　　5.泵體結構緊湊，體積小，易于移動，安裝簡單，無需建造泵房，可用于潛水作業，降低了工程成本。

　　6.油室內有油水探頭保護泵。

　　7、配有自動保護控制柜，保護水泵不漏水、漏電、過載、過熱等，提高產品可靠性。

　　8.浮動開關可以根據所需水位的變化自動控制水泵的啟動和停止，無需任何人看管。

　　9.電機可采用外部水循環冷卻系統，使電動泵在干燥狀態下運行。

　　10.雙導軌自動聯軸器安裝系統為泵的安裝和維護帶來極大的便利。為此，人們不需要進入集水坑。

　　11、安裝方式有固定自動連接安裝和移動自由安裝兩種，可以滿足企業在不同場合的需求。

　　z后，如果你有需要定做污水控制柜，歡迎咨詢樂中環保。
